Технические параметры
| Рабочее напряжение, В | 850 |
|---|---|
| Материал корпуса | Металл |
| Вес, г | 27 |
| Сопротивление изоляторов, Мом | не более 5000 |
| Сопротивление контактов, Ом | не более 0.001 |
|---|---|
| Покрытие контактов | Серебро |
| Кол-во сочленений | 500 |
| Синус. вибрация, Гц | 1…… 5000 |
| Материал изолятора | карболит |
|---|---|
| Максимальный ток, А | 25 |
| Рабочая температура,°С | -60…60 |
| Максимальное напряжение, В | не более 850 |
Схема, габариты

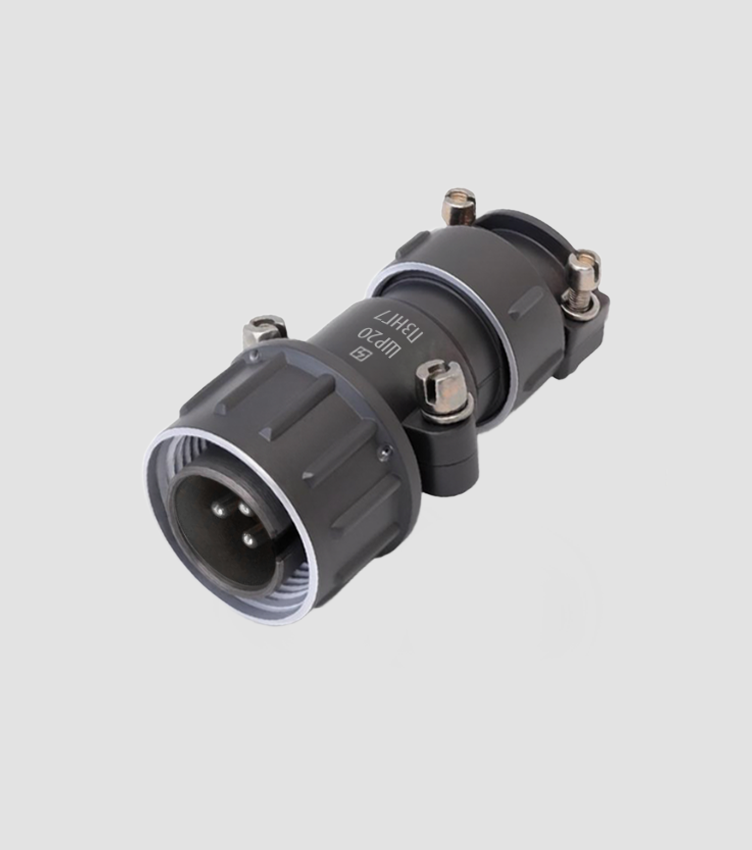

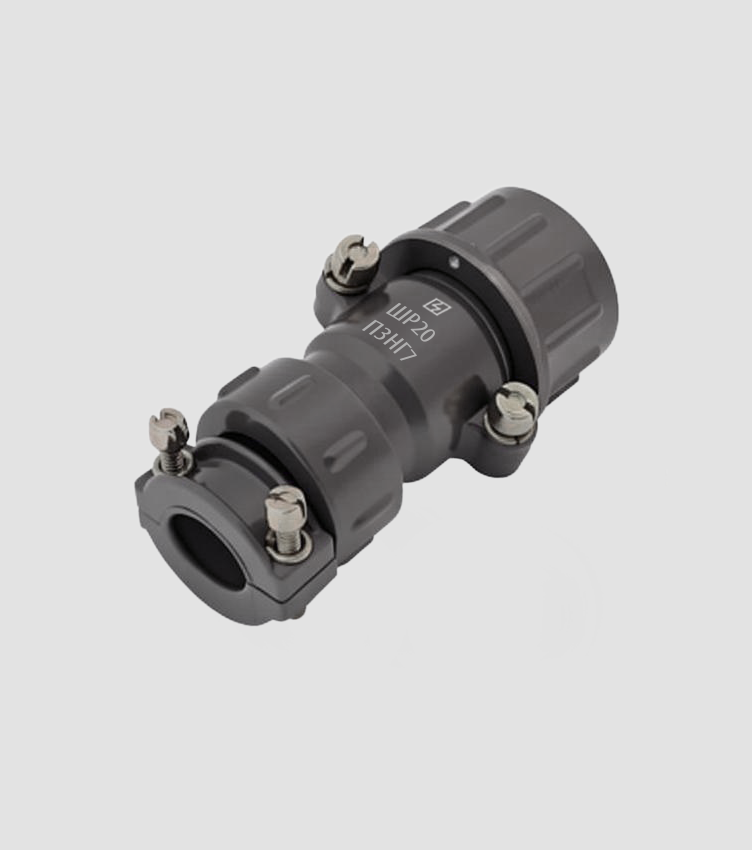

Соединители серии ШР, широко применяются в радиоэлектронной и радиотехнической аппаратуре, как соединители общего назначения. Соединение приборных и кабельных частей производится с резьбовой гайкой на кабельной части соединителя. В соединенном состоянии, соединители обеспечивают пылезащищенность контактов и мест соединения проводов к контактам. Выпускаются серии ШР12, ШР16, ШР20, ШР28, ШР32, ШР36, ШР40, ШР48, ШР55, ШР60.
